Guia de velocidade de deslizamento de elevador 10 mm/16 mm Guia de velocidade de elevador

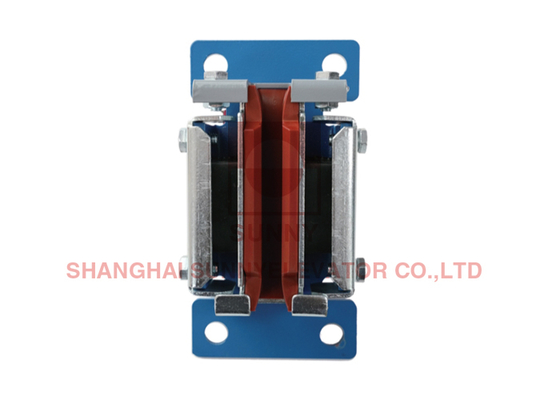

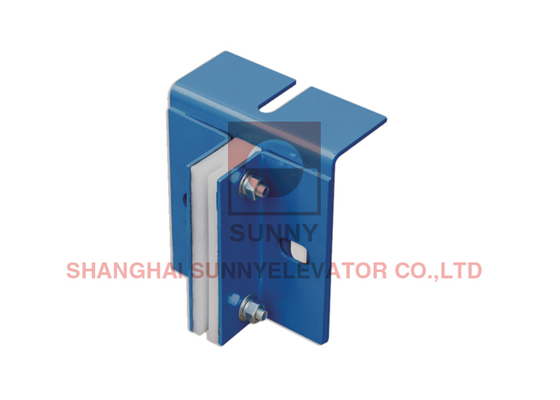

Sapata guia deslizante para elevador de 10mm/16mm, silenciosa e de alta velocidade

No ecossistema intrincado de um sistema de elevador moderno, a sapata guia deslizante é um componente fundamental dedicado à segurança, estabilidade e conforto do passageiro. Sua função primária é guiar a cabina do elevador ao longo dos trilhos-guia instalados na caixa do elevador, garantindo um deslocamento vertical preciso, minimizando o movimento lateral, a vibração e o ruído.

Ao contrário das sapatas guia de rolos tradicionais que usam rodas, as sapatas guia deslizantes empregam um design baseado em fricção. Elas normalmente consistem em um suporte de metal resistente, frequentemente aço fundido ou forjado, que sustenta um revestimento ou sapata substituível feito de um material compósito. Este revestimento, comumente feito de materiais como poliuretano, nylon ou polímeros especializados, é projetado para baixa fricção, alta durabilidade e excelente resistência ao desgaste. É este revestimento que faz contato direto com o trilho-guia, "deslizando" contra ele à medida que a cabina se move.

A "velocidade" em seu nome é um diferenciador crítico. As sapatas guia deslizantes são projetadas e certificadas especificamente para uso em aplicações de elevadores de alta velocidade e edifícios altos. Embora sejam adequadas para uma ampla gama de velocidades, seu design se torna essencial em sistemas onde a velocidade de deslocamento excede 2,5 metros por segundo (aproximadamente 500 pés por minuto). Nessas velocidades mais altas, as forças que atuam na cabina são maiores, exigindo um sistema de guia que ofereça características de amortecimento superiores para absorver vibrações e garantir uma qualidade de viagem suave. As propriedades do material do revestimento da sapata desempenham um papel fundamental no amortecimento de vibrações de alta frequência que, de outra forma, poderiam ser transmitidas para dentro da cabina.

As vantagens das sapatas guia deslizantes de velocidade são significativas. Elas proporcionam uma suavidade de viagem excepcional e são notavelmente silenciosas em operação, um fator crucial para edifícios residenciais e comerciais de alta qualidade. Seu design simples e robusto tem menos peças móveis do que as guias de rolos, o que pode se traduzir em menores requisitos de manutenção a longo prazo. No entanto, elas operam com base em um princípio de fricção, que é inerentemente maior do que a fricção de rolamento das guias baseadas em rodas. Materiais modernos reduziram drasticamente este coeficiente de fricção, mas ele continua sendo uma consideração para a eficiência geral do sistema.

Tipo	SN-DX-H21
Nome	Sapata guia deslizante
Velocidade nominal	≤1,75m/s
Largura dos trilhos-guia	5mm

Tipo	SN-DX-H22
Nome	Sapata guia deslizante
Velocidade nominal	≤1,75m/s
Largura dos trilhos-guia	10/16mm
Massa bruta admissível	≤1000kg
Pressão na superfície frontal do trilho-guia	≤1000N
Pressão na superfície lateral do trilho-guia	≤650N

REVESTIMENTO DA SAPATA

FAQ
1. Os cabos de aço do elevador são duráveis?
Os cabos de aço do elevador possuem disposições e requisitos especiais. A configuração não é apenas para o cabo de aço e a carga nominal, mas também considera o tamanho da tração, como resultado, a resistência à tração do cabo de aço é maior do que o peso do elevador. O fator de segurança é equipado com mais de quatro cabos de aço. Portanto, eles não quebrarão ao mesmo tempo.
2. É perigoso uma falha de energia repentina durante o funcionamento do elevador?
Se isso ocorrer, o elevador parará automaticamente devido ao dispositivo de segurança elétrica e mecânica. Em caso de falha de energia, os freios do elevador serão acionados automaticamente. Além disso, os departamentos de fornecimento de energia, como interrupções planejadas, também operam com aviso prévio.
3. Seremos feridos quando ele fechar repentinamente?
No processo de fechamento, se as pessoas tocarem na porta do hall, a porta do elevador reiniciará automaticamente sem qualquer perigo. Com o interruptor anti-esmagamento, assim que o portão for tocado, essa ação de comutação impede que o elevador seja fechado e até mesmo reaberto. Além disso, a força de fechamento também está disponível aqui.
4. Como o elevador funciona?
Os elevadores são operados com um cabo de aço de contrapeso através da tração (trator), fazendo com que subam e desçam no trilho-guia.
5. A instalação da escada rolante é complicada?
Acreditamos que as funções de uma escada rolante não são necessariamente proporcionais à complexidade da operação. Portanto, as escadas rolantes projetadas por nós aplicam uma estrutura integrada, de modo que o equipamento seja mais preciso e mais eficiente e permita uma comissionamento mais fácil e conveniente.
6. Vocês possuem alguma certificação?
Sim, temos as certificações ISO9001 / CCC / CE para você.
